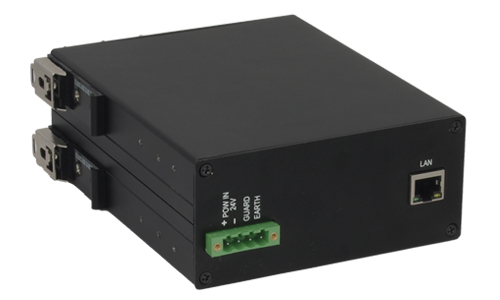

模塊化儀表：MDP-S01多功能過程信號輸出模塊
產品特性：
1. 多功能過程信號輸出模塊，其強大的功能，優越的性能，可靠的通訊，能夠為自動化測試系統提供保障。
2. 輸出模塊特性
輸出最高精度達0.01%
輸出功能包括：直流電壓、有源/無源直流電流、模擬電阻、熱電偶、熱電阻。
3. 供電系統、信號電路和通訊電路之間電氣隔離高達1200V。
4. 模塊提供LAN的Socket來實現聯機通訊。
5. 通過專用軟件對輸出模塊進行量值傳遞。
6. 小巧的導軌卡設計，使得輸出模塊方便的安裝在導軌上。
7. 電源供電 18V~36V DC
模塊化儀表：MDP-S01多功能過程信號輸出模塊
產品性能指標
|
輸出功能 |
量程 |
輸出范圍 |
分辨力 |
準確度 |
備 注 |
直流電壓
DCV |
100mV |
-10.000～110.000mV |
1μV |
0.01+0.01 |
最大輸出電流：0.5mA
|
|
1V |
-0.10000～1.10000V |
10μV |
0.01+0.01 |
最大輸出電流2mA
|
|
10V |
-1.0000～11.0000V |
0.1mV |
0.01+0.01 |
最大輸出電流5mA
|
直流電流
DCI |
20mA |
0.000～22.000mA |
1μA |
0.01+0.015 |
在20 mA時，最大負載1KΩ電阻
模擬變送器時，外部回路供電5～28V |
歐姆
OHM |
400Ω |
0.00～400.00Ω |
0.01Ω |
0.02+0.02 |
激勵電流為±0.5～±3mA
激勵電流為±0.1～0.5mA時，加0.1Ω附加誤差
精度不包含引線電阻 |
|
4KΩ |
0.0000～4.0000 KΩ |
0.1Ω |
0.02+0.02 |
±0.05~0.3mA激勵電流，精度中不包含引線電阻 |
熱電偶
TC |
R |
0°C～1767°C |
1°C |
0～100℃
100～1767℃ |
1.5℃
1.2℃ |
采用ITS-90溫標
精度中不包含冷端補償?shù)恼`差
精度中不包括傳感器的不準確性
精度中不包括熱電勢的影響 |
|
S |
0°C～1767°C |
0～100℃
100～1767℃ |
1.5℃
1.2℃ |
|
K |
-200.0°C～1372.0°C |
0.1°C |
-200.0～-100.0℃
-100.0～400.0℃
400.0～1200.0℃
1200.0～1372.0℃ |
0.6℃
0.5℃
0.7℃
0.9℃ |
|
E |
-200.0°C～1000.0°C |
-200.0～-100.0℃
-100.0～600.0℃
600.0～1000.0℃ |
0.6℃
0.5℃
0.4℃ |
|
J |
-200.0°C～1200.0°C |
-200.0～-100.0℃
-100.0～800.0℃
800.0～1200.0℃ |
0.6℃
0.5℃
0.7℃ |
|
T |
-250.0°C～400.0°C |
-250.0～400.0℃ |
0.6℃ |
|
N |
-200.0°C～1300.0°C |
-200.0～-100.0℃
-100.0～900.0℃
900.0～1300.0℃ |
1.0℃
0.7℃
0.8℃ |
|
B |
600°C～1820°C |
1°C |
600～800℃
800～1820℃ |
1.5℃
1.1℃ |
|
L |
-200.0°C～900.0°C |
0.1°C |
-200.0～0.0℃
0.0～900.0℃ |
0.7℃
0.5℃ |
|
U |
-200.0°C～600.0°C |
0.1°C |
-200.0～0.0℃
0.0～600.0℃ |
0.7℃
0.5℃ |
熱電阻
RTD |
Pt100
385 |
-200.0°C～800.0°C |
0.1°C |
-200.0～0.0℃
0.0～400.0℃
400.0～800.0℃ |
0.3℃
0.5℃
0.8℃ |
采用Pt（385）溫標
激勵電流為±0.1～±5mA
最大輸出電壓 2V
激勵電流為±0.1～0.5mA時，加0.1Ω附加誤差
精度不包含引線電阻
精度中不包括熱電勢的影響
支持脈沖變送器和脈沖時間短至 10ms 的 PLC |
Pt200
385 |
-200.0°C～630.0°C |
|
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.8℃
0.9℃
1.0℃ |
Pt500
385 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.4℃
0.5℃
0.7℃ |
Pt1000
385 |
-200.0°C～630.0°C |
-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ |
0.2℃
0.5℃
0.7℃ |
|
Cu10 |
-10.0°C～250.0°C |
1.8℃ |
|
Cu50 |
-50.0°C～150.0°C |
0.6℃ |
其它特性：
*內部溫度補償傳感器RJC，測溫范圍 -10～50°C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
*輸出端最大施加電壓：約32Vpk ； 輸出端最大施加電流：約25mA
*負載特性： 容性負載≥0.01uF （DCV/OHM/TC/RTD） ； 感性負載≥0.01uF 100uH（DCI）
輸出負載影響 DCmV（0.001%滿刻度+ 1 nV）/ mA ； DCV（0.001%滿刻度+ 1 nV）/ mA
*溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃ 或 >28℃）
*尺寸：長190mm*寬125mm*高56mm
*功耗：MAX 180mA（DC 24V供電）
