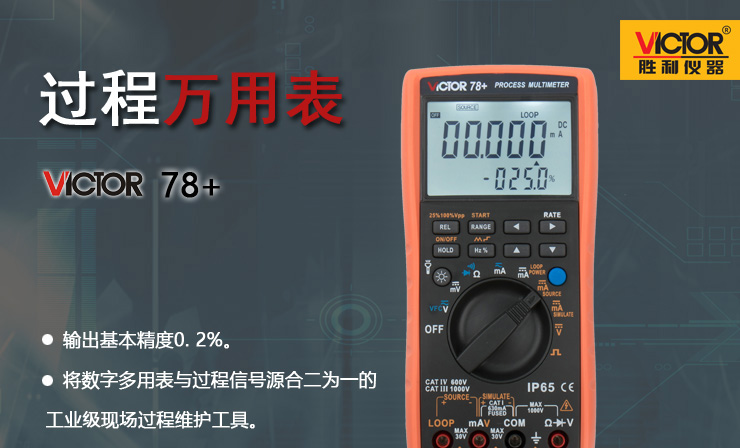

VICTOR 78+ 過程萬用表是一款將數字萬用表與過程信號源合二為一的工業級現場過程維護工具。該過程萬用表在石油化工、生物制藥、工業自動化、大專院校和科研機構等領域的得到了廣泛的應用。
產品基本特性
1. 將數字萬用表與過程信號源合二為一的工業級現場過程維護工具。
2. 雙色塑料模外殼設計和符合IP65防塵防水等級，可在惡劣的環境中使用。
3. 輸入測量基本特性
?* 測量功能：交流電壓、直流電壓、電阻、直流電流、交流電流、通斷、二極管、頻率。
?* 測量顯示讀數6000字，基本精度為0.2%。
?* 測量速率：快速20次/秒，慢速5次/秒。
?* 交流真有效值測量，測量帶寬：20Hz～1000Hz。

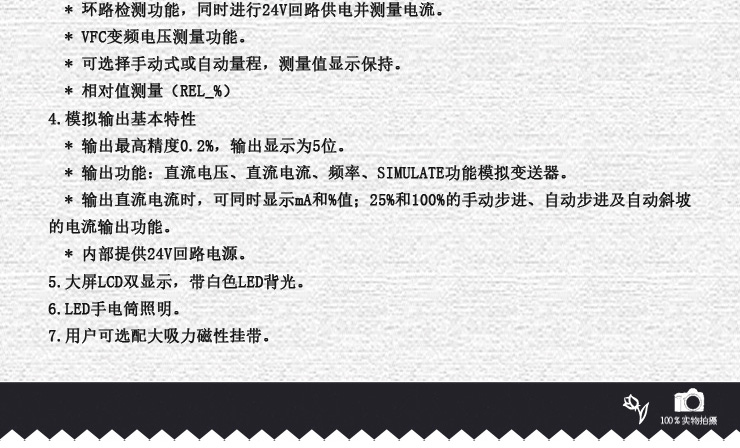

?* 環路檢測功能，同時進行24V回路供電并測量電流。
?* VFC變頻電壓測量功能。
?* 可選擇手動式或自動量程，測量值顯示保持。
?* 相對值測量（REL_%）
4. 模擬輸出基本特性
?* 輸出最高精度0.2%，輸出顯示為5位。
?* 輸出功能：直流電壓、直流電流、頻率、SIMULATE功能模擬變送器。
?* 輸出直流電流時，可同時顯示mA和%值；25%和100%的手動步進、自動步進及自動斜坡的電流輸出功能。
?* 內部提供24V回路電源。

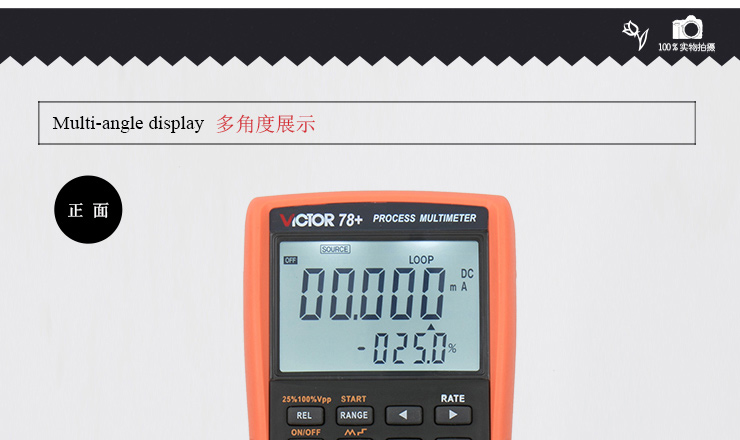

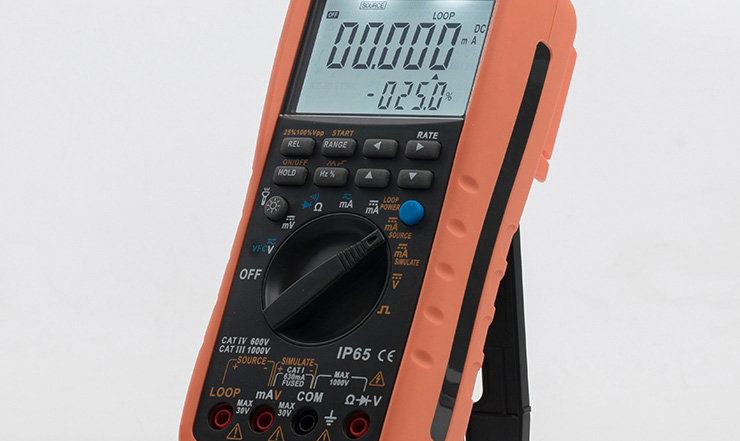

5. 大屏LCD雙顯示，帶白色LED背光。

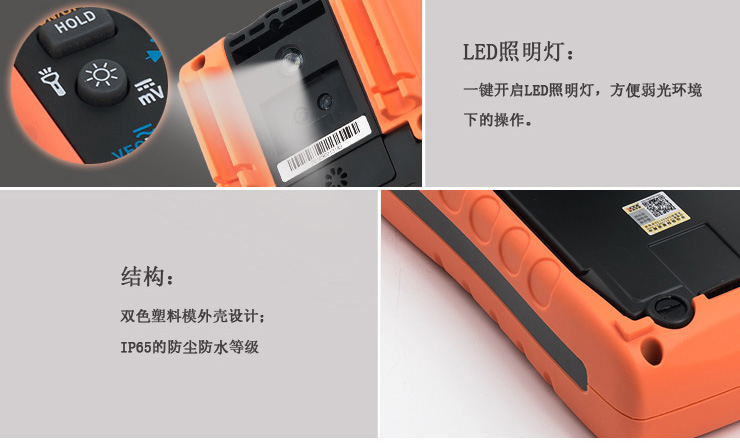

6. LED手電筒照明。
7. 用戶可選配大吸力磁性掛帶。
產品基本功能及性能（技術指標）
輸入測量功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
|
測量功能 |
量程 |
測量范圍 |
分辨力 |
精 度 |
說 明 |
直流電壓
DCV |
60mV |
-60.00～60.00mV |
0.01mV |
0.2%+4 |
輸入電阻：約100MΩ |
|
600mV |
-600.0～600.0mV |
0.1mV |
0.2%+4 |
|
6V |
-6.000～6.000V |
0.001V |
0.2%+4 |
輸入電阻：約10MΩ |
|
60V |
-60.00～60.00V |
0.01V |
0.2%+4 |
|
600V |
-600.0～600.0V |
0.1V |
0.2%+4 |
|
1000V |
-1000～1000V |
1V |
0.2%+4 |
交流電壓
ACV |
6V |
0.000～6.000V |
0.001V |
0.5%+4 |
輸入電阻：約10MΩ <100pF
精度適用于5～110%量程 |
|
60V |
0.00～60.00V |
0.01V |
0.5%+4 |
|
600V |
0.0～600.0V |
0.1V |
0.5%+4 |
直流電流
DCI |
60mA |
-60.00～60.00mA |
0.01mA |
0.2%+5 |
電壓降：＜1.8 mV/mA |
|
600mA |
-600.0～600.0mA |
0.1mA |
0.2%+5 |
交流電流
ACI |
60mA |
0.00～60.00mA |
0.01mA |
0.5%+10 |
電壓降：＜1.8 mV/mA |
|
600mA |
0.0～600.0mA |
0.1mA |
0.5%+10 |
電阻
OHM |
600Ω |
0～600.0Ω |
0.1Ω |
0.2%+4 |
測量方式：兩線電阻 2W
測試電流：＜0.8mA
開路電壓：＜2.1V |
|
6kΩ |
0～6.000kΩ |
0.001kΩ |
0.2%+4 |
|
60kΩ |
0～60.00kΩ |
0.01kΩ |
0.2%+4 |
|
600kΩ |
0～600.0kΩ |
0.1kΩ |
0.5%+4 |
|
6MΩ |
0～6.000 MΩ |
0.001MΩ |
1%+4 |
|
60MΩ |
0～60.00 MΩ |
0.01MΩ |
1%+4 |
|
頻率 |
10Hz |
0～9.9999Hz |
0.0001Hz |
0.02%+4 |
|
|
100Hz |
0～99.999Hz |
0.001Hz |
0.02%+4 |
|
|
1000Hz |
0～999.99Hz |
0.01Hz |
0.02%+4 |
|
|
10kHz |
0～9.9999kHz |
0.0001kHz |
0.02%+4 |
|
|
100kHz |
|
|
|
|
|
占空比 |
|
10%～90% |
0.1% |
1% |
|
|
二極管 |
2V |
|
0.0001V |
1%+10 |
測量電流約0.8mA
開路電壓約2.1 V |
|
通斷測試 |
600Ω |
|
0.1Ω |
≤50ΩBB |
測量電流約0.8mA
開路電壓約2.1 V
約小于50Ω短路報警 |
模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
|
功能 |
量程 |
輸出設定范圍 |
分辨力 |
準確度 |
備 注 |
直流電壓
DCV |
100mV |
-10.00～110.00mV |
10μV |
0.2%+4 |
最大輸出電流0.5mA
輸出電阻：XXXmΩ |
|
1000mV |
-100.0～1100.0mV |
100μV |
0.2%+4 |
最大輸出電流2mA
輸出電阻：XXXmΩ |
|
10V |
-1.000～11.000V |
1mV |
0.2%+4 |
最大輸出電流5mA
輸出電阻：XXXmΩ |
直流電流
DCI |
30mA |
0.000～33.000mA |
0.001mA |
0.2%+4 |
20mA最大負載1kΩ
30mA最大負載600Ω
模擬變送器時，外部回路供電5～28V |
模擬變送器
SIMULATE |
-30mA |
0.000～-33.000mA |
0.001mA |
回路電源
LOOP |
24V |
|
|
±10% |
最大輸出電流35mA |
|
頻率 |
100Hz |
1.0Hz～110.0Hz |
0.1Hz |
0.2%+2 |
矩形波50%占空比
1～11Vp-p，默認5V |
|
1kHz |
0.100kHz～1.100kHz |
1Hz |
0.2%+2 |
|
10kHz |
1.0kHz～11.0kHz |
0.1kHz |
0.2%+2 |
