產品名稱：VICTOR 07溫度校驗儀

概況與特性
技術指標
附件及選件
資料

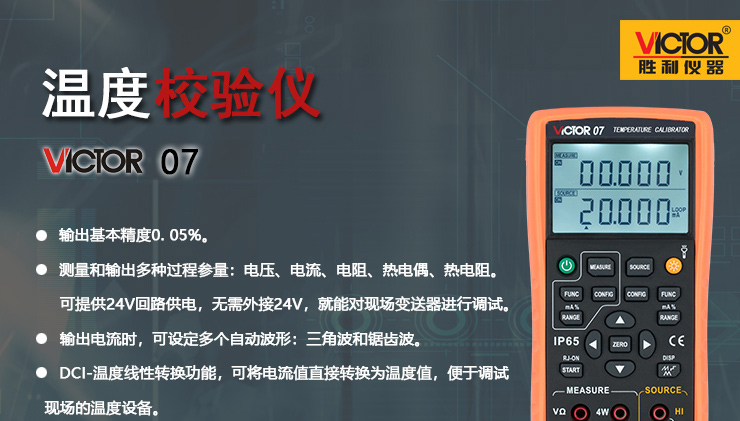

溫度校驗儀VICTOR 07是針對現場回路調試設計的一款便攜式設備。它可提供24V回路供電，并測量回路電流，便于對現場變送器的調試；有源/無源的電流輸出功能，便于PLC、DCS等系統的調試。溫度校驗儀VICTOR 07在石油化工、生物制藥、工業自動化、大專院校和科研機構等領域的得到了廣泛的應用。

一、產品基本特性

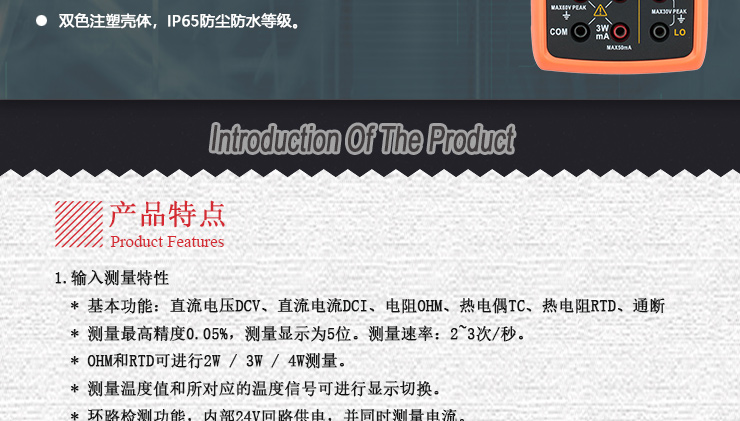

1. 輸入測量特性

* 基本功能
直流電壓DCV、直流電流DCI、電阻OHM
熱電偶TC、熱電阻RTD、通斷
* 測量最高精度0.05%，測量顯示為5位。
* 測量速率：2~3次/秒。
* OHM和RTD可進行2W / 3W / 4W測量。
* 測量溫度值和所對應的溫度信號可進行顯示切換。
* 環路檢測功能，內部24V回路供電，并同時測量電流。
* mA具有百分比顯示模式。

2. 模擬輸出特性

* 基本功能
直流電壓DCV、直流電流DCI、電阻OHM
熱電偶TC、熱電阻RTD
* 輸出最高精度0.05%，輸出顯示為5位。
* 可手動按位增減輸出設定。
* OHM激勵電流有H / L兩種設置。
* 輸出溫度值和所對應的溫度信號可進行顯示切換。
* DCI輸出包括有源輸出（內部24V供電）、無源輸出（外部24V供電）。
* mA具有百分比顯示模式。
* DCI輸出時，可提供手動步進、自動波形輸出功能。
手動步輸出式包括：25%步進和100%步進。
自動波輸出式包括：自動步進、鋸齒波、三角波，自動波形工作參數可配置。

3. 內置高精度溫度傳感器，具進行高精度的冷端補償。

熱偶冷端補償方式可設置，包括：手動補償、自動補償、補償接入斷開等。

4. 內部提供24V回路電源。
5. DCI-溫度線性轉換功能

線性轉換功能描述：
設定2個數值a和b，這2個數值別對應DCI的4mA、20mA。
線性改變數值c（a<c<b或a>c>b），DCI輸出在4~20mA內呈線性變化。
例如 0.0℃對應4mA，1000.0℃對應20mA，則500.0℃對應輸出電流12mA。
注意：這個數為溫度量綱數值，有℃ 、℉單位。

6. 允許同時進行測量和輸出過程信號，以及同時顯示輸入測量值和輸出設定置。
7. 維護設置功能，包括：

自動關機、自動背光、手電筒、蜂鳴器等

8. 其它

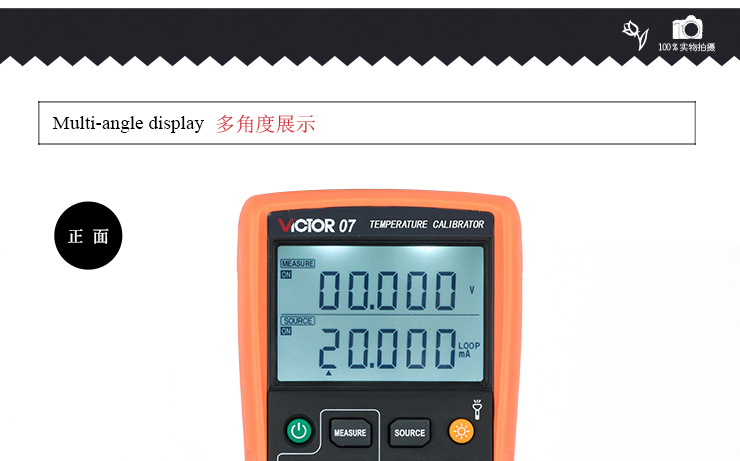

* 段碼LCD屏顯示，白色背光。

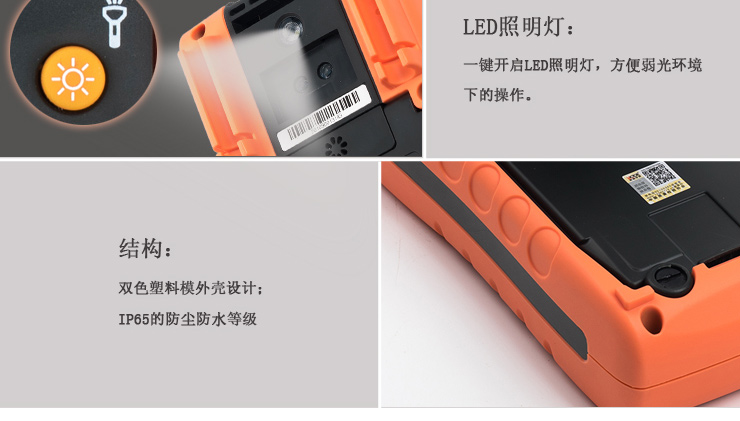

* LED手電筒照明。

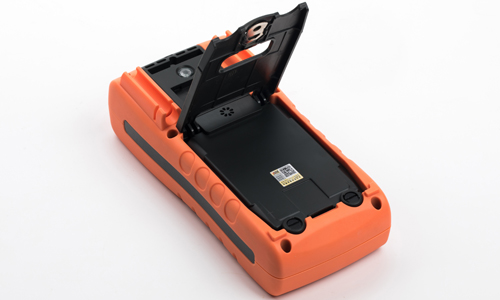

* 3節5號堿性電池供電，電池倉門可方便更換電池，電池低電檢測。
* 小巧、堅固、可靠，適合現場使用。
* 用戶可選配大吸力磁性掛帶。

功能圖解:

輸入功能輸出功能	DCV	DCI	OHM	mA TEMP	TC	RTD
DCV	●	●	●	●	●	●
DCI	●	●	●	●	●	●
OHM	●	●	x	●	●	x
mA TEMP	●	●	●	x	x	x
TC	●	●	●	x	x	x
RTD	●	●	x	x	x	x

二、產品基本功能及性能（技術指標）
模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]

輸出功能	量程	輸出范圍	分辨力	準確度		備注
直流電壓 DCV	100mV	-10.00mV~110.00mV	0.01mV	0.05%+0.03mV		最大輸出電流：0.5mA
	1V	-0.1000V~1.1000V	0.0001V	0.05%+0.3mV		最大輸出電流2mA
	10V	-1.000V～11.000V	0.001V	0.05%+2mV		最大輸出電流5mA
直流電流 DCI	20mA	0.000mA~22.000mA	0.001mA	0.05%+4uA		在20 mA時，最大負載1000Ω電阻模擬變送器時，外部回路供電5～28V
歐姆 OHM	400Ω	0~400.0Ω	0.1Ω	0.05%+0.2Ω		激勵電流為±0.1～±5mA 最大輸出電壓 2V 激勵電流為±0.1～0.5mA時，加0.1Ω附加誤差精度不包含引線電阻
歐姆 OHM	4KΩ	0~4.000KΩ	1Ω	0.05%+2Ω
熱電偶 TC	R	0°C～1767°C	1°C	0～100℃ 10～1767℃ 0～100℃ 100～1767℃	1.5℃ 1.2℃ 1.5℃ 1.2℃	采用ITS-90溫標精度中不包含冷端補償?shù)恼`差精度中不包括傳感器的不準確性精度中不包括熱電勢的影響
	S	0°C～1767°C	1°C	0～100℃ 10～1767℃ 0～100℃ 100～1767℃	1.5℃ 1.2℃ 1.5℃ 1.2℃
	K	-200.0°C～1372.0°C	0.1°C	-200.0～-100.0℃ -100.0～400.0℃ 400.0～1200.0℃ 1200.0～1372.0℃	0.6℃ 0.5℃ 0.7℃ 0.9℃
	E	-200.0°C～1000.0°C		-200.0～-100.0℃ -100.0～600.0℃ 600.0～1000.0℃	0.6℃ 0.5℃ 0.4℃
	J	-200.0°C～1200.0°C		-200.0～-100.0℃ -100.0～800.0℃ 800.0～1200.0℃	0.6℃ 0.5℃ 0.7℃
	T	-250.0°C～400.0°C		-250.0～400.0℃	0.6℃
	N	-200.0°C～1300.0°C		-200.0～-100.0℃ -100.0～900.0℃ 900.0～1300.0℃	1.0℃ 0.7℃ 0.8℃
	B	600°C～1820°C	1°C	600～800℃ 800～1820℃	1.5℃ 1.1℃
	A	0°C～2500°C	1°C
	C	0°C～2310°C	1°C
	D	0°C～2310°C	1°C
熱電阻 RTD	Pt100 385	-200.0°C～800.0°C	0.1°C	-200.0～0.0℃ 0.0～400.0℃ 400.0～800.0℃	0.3℃ 0.5℃ 0.8℃	采用Pt（385）溫標激勵電流為±0.1～±5mA 最大輸出電壓 2V 激勵電流為±0.1～0.5mA時，加0.1Ω附加誤差精度不包含引線電阻精度中不包括熱電勢的影響
	Pt200 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.8℃ 0.9℃ 1.0℃
	Pt500 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.4℃ 0.5℃ 0.7℃
	Pt1000 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.2℃ 0.5℃ 0.7℃
	Cu50	-50.0°C～150.0°C		0.6℃

其它特性：
* 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
* 輸出端最大施加電壓：約32Vpk   ；輸出端最大施加電流：約25mA
* 負載特性：容性負載≥0.01uF （DCV/OHM/TC/RTD/FREQ）；感性負載≥0.01uF 100uH（DCA）
輸出負載影響  DCmV（0.001%滿刻度+ 1 nV）/ mA  ； DCV（0.001%滿刻度+ 1 nV）/ mA
* 內部溫度補償傳感器RJC，測溫范圍 -10～50°C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
* 溫度系數：0.1 × 基本精度 / ℃   （溫度范圍<18℃或>28℃）

輸入測量功能[適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]

測量功能	量程	測量范圍	分辨力	準確度		備注
直流電壓 DCV	100mV	-110.000mV~110.000mV	0.001mV	0.05%+0.03mV		輸入電阻：約1MΩ
	1V	-1.1000V~1.1000V	0.0001V	0.05%+0.3mV
	35V	-35.000V～35.000V	0.001V	0.02%+2mV
直流電流 DCI	30mA	-35.000mA~35.000mA	0.001mA	0.02%+4uA		分流電阻：約10Ω 輸入電阻：約20Ω
電阻 OHM	500Ω	0~550.00Ω	0.01Ω	0.05%+0.2Ω		2W/3W/4W測量 500Ω約1mA激勵 5KΩ約0.1mA激勵開路電壓：約2.5V 測量精度中不包含引線電阻
電阻 OHM	5KΩ	0~5.5000KΩ	0.0001KΩ	0.05%+2Ω		2W/3W/4W測量 500Ω約1mA激勵 5KΩ約0.1mA激勵開路電壓：約2.5V 測量精度中不包含引線電阻
熱電偶 TC	R	0°C～1767°C	1°C	0～500℃ 500～1767℃	2.5℃ 2℃	采用ITS-90溫標精度中不包含冷端補償?shù)恼`差精度中不包括傳感器的不準確性精度中不包括熱電勢的影響
	S	0°C～1767°C	1°C	0～500℃ 500～1767℃	2.5℃ 2℃
	K	-100.0°～1372.0°C	0.1°C	-100.0～0.0℃ 0.0～1372.0℃	1.2℃ 0.8℃
	E	-50.0°C～1000.0°C		-50.0℃～0.0℃ 0.0～1000.0℃	0.9℃ 1.5℃
	J	-60.0°C～1200.0°C		-60.0～0.0℃ 0.0～1200.0℃	1.0℃ 0.7℃
	T	-100.0°C～400.0°C		-100.0～0.0℃ 0.0～400.0℃	1.0℃ 0.7℃
	N	-200.0°～1300.0°C		-200.0～0.0℃ 0.0～1300.0℃	1.5℃ 0.9℃
	B	600°C～1820°C	1°C	600～800℃ 800～1000℃ 1000～1820℃	2.2℃ 1.8℃ 1.4℃
	A	0°C～2500°C	1°C
	C	0°C～2310°C	1°C
	D	0°C～2310°C	1°C
熱電阻 RTD （4W）	Pt100 385	-200.0°C～800.0°C	0.1°C	-200.0～0.0℃ 0.0～400.0℃ 400.0～800.0℃	0.5℃ 0.7℃ 0.8℃	采用Pt（385）溫標 2W/3W/4W測量 500Ω約1mA激勵 5KΩ約0.1mA激勵開路電壓：約2.5V 精度中不包含2 W/3 W測量引線電阻不匹配引入的誤差精度中不包括傳感器的不準確性精度中不包括熱電勢的影響
	Pt200 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.8℃ 0.9℃ 1.0℃
	Pt500 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.4℃ 0.5℃ 0.7℃
	Pt1000 385	-200.0°C～630.0°C		-200.0～100.0℃ 100.0～300.0℃ 300.0～630.0℃	0.3℃ 0.5℃ 0.7℃
	Cu50	-50.0°C～150.0°C		-50.0～150.0℃	0.7℃
通斷檢測	500Ω	≤50Ω 發聲	0.01Ω			約1mA激勵
回路供電 LOOP	24 V			10%		短路保護最大電流：22 mA 最大輸入電壓：60 V 直流

其它特性：
* 不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
* 顯示刷新速率：2~3次/秒。
* 輸入端最大施加電壓：50Vpk ；輸入端最大施加電流：50mA。
電流輸入保護：100mA/250V Fast FUSE
* 輸入共模抑制：50Hz /60 Hz > 120分貝；輸入串模抑制：50Hz /60 Hz > 60分貝
* 內部溫度補償傳感器RJC，測溫范圍 -10～50°C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
* 溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃或>28℃）

三、產品一般特性
* 工作溫度及濕度：0 to 50ºC ≤80%RH 無凝露；40 to 50ºC ≤70%RH。
* 儲存溫度及濕度：-25 to 60ºC ≤90%RH無凝露。
* 電氣安全：EN61010-1：2001
耐電壓：端子和外殼之間 AC3540V(50/60Hz)／5秒。
絕緣阻抗：端子和外殼之間DC1000V /100MΩ或更大。
* 電磁兼容性（EMC）：EN61326-1：2006
符合性能判據2，即功能和性能暫時降低或喪失，但能自行恢復。
* 防護等級IP40。
* 震動及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
隨機，2g，5～500Hz；1米落下測試。
* CE認證。
* 質量標準：依照TUV ISO 9001 開發、設計和制造。
* 校準周期及預熱時間：
為保證本表精度，其校準周期為一年
開機預熱時間大于30分鐘
* 儀表顯示及按鍵
段碼LCD 顯示，白色背光
采用矽橡膠按鍵
* 儀表供電
3節5號堿性電池供電

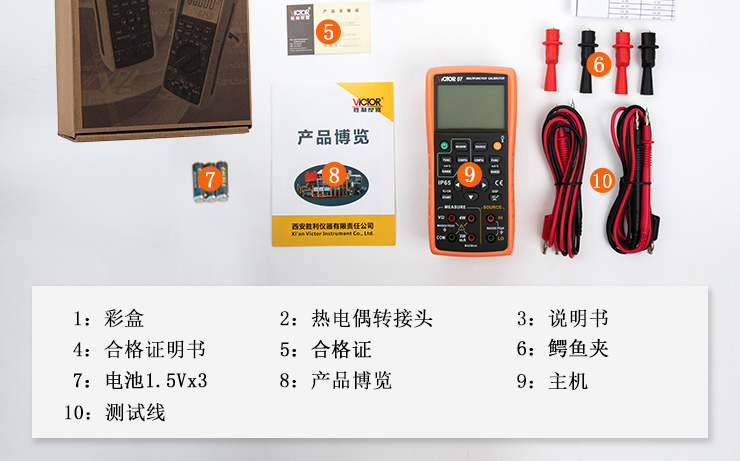

型號名稱	描述
H000001	工業測試導線
H200000	熱電偶轉接頭
