產品名稱：VICTOR 01S溫度信號發生器
- 概況與特性
- 技術指標

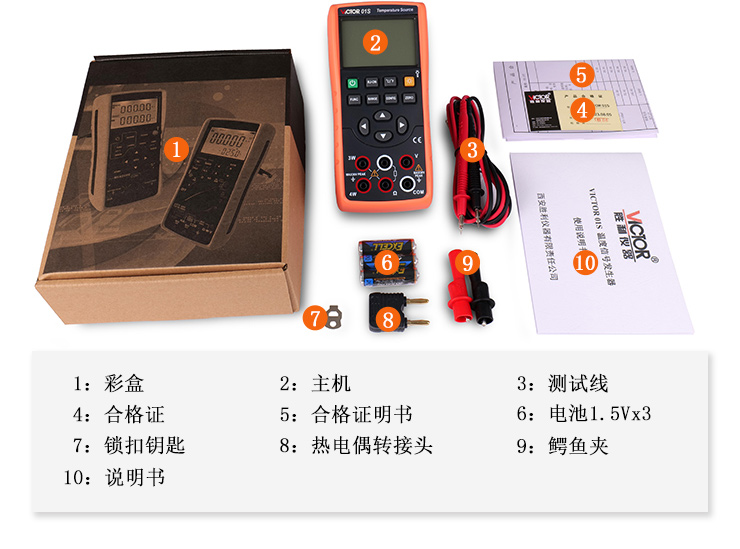

- 附件及選件
- 資料

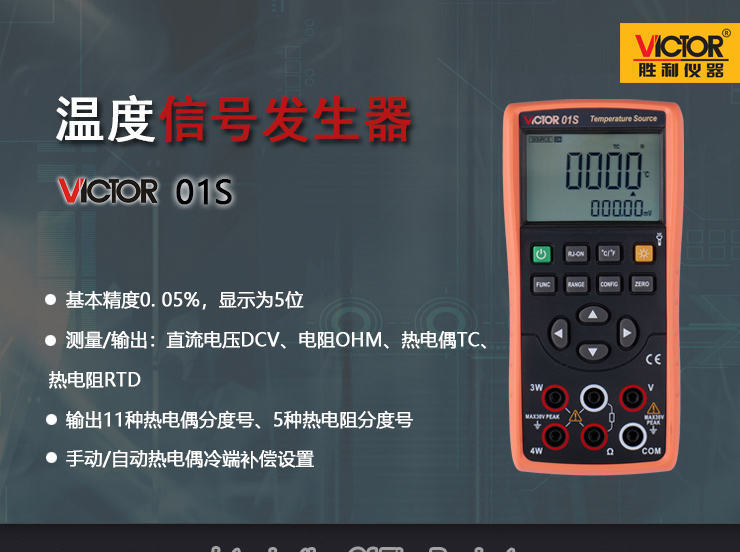

VICTOR 01S溫度信號發生器（以下簡稱信號發生器）是一個由電池供電，能輸出電參數和物理參數的手持便攜式儀器?？捎糜谀M輸出直流電壓、電阻、熱電偶、熱電阻。
VICTOR 01S溫度信號發生器（以下簡稱信號發生器）是一個由電池供電，能輸出電參數和物理參數的手持便攜式儀器?？捎糜谀M輸出直流電壓、電阻、熱電偶、熱電阻。

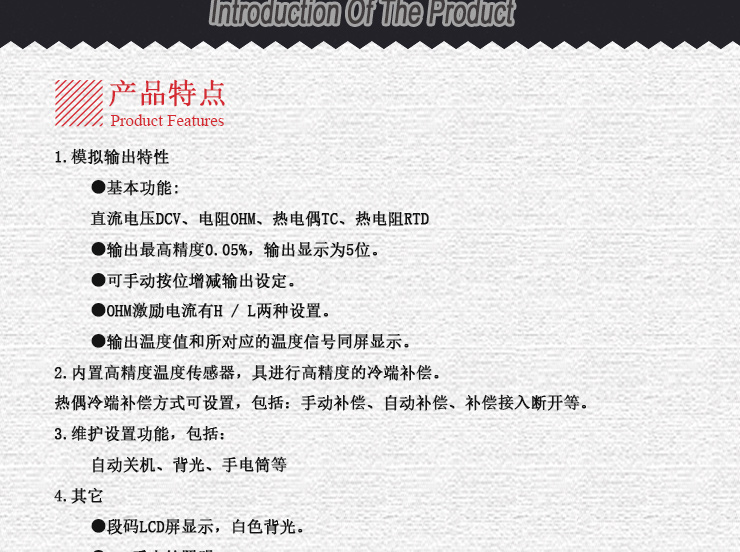

一、 產品基本特性
1. 模擬輸出特性
*基本功能
直流電壓DCV、電阻OHM、熱電偶TC、熱電阻RTD
*輸出最高精度0.05%，輸出顯示為5位。
*可手動按位增減輸出設定。
*OHM激勵電流有H / L兩種設置。
*輸出溫度值和所對應的溫度信號同屏顯示。
2. 內置高精度溫度傳感器，具進行高精度的冷端補償。
熱偶冷端補償方式可設置，包括：手動補償、自動補償、補償接入斷開等。
3. 維護設置功能，包括：
自動關機、背光、手電筒等
4. 其它
*段碼LCD屏顯示，白色背光。

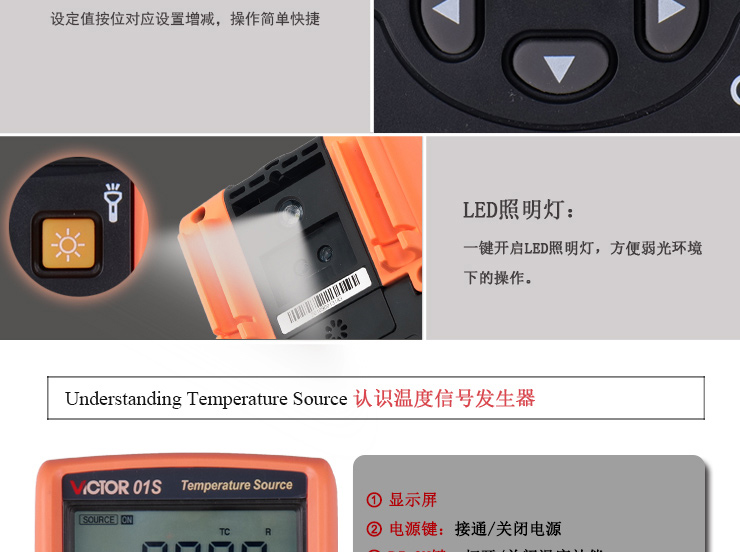

*LED手電筒照明。

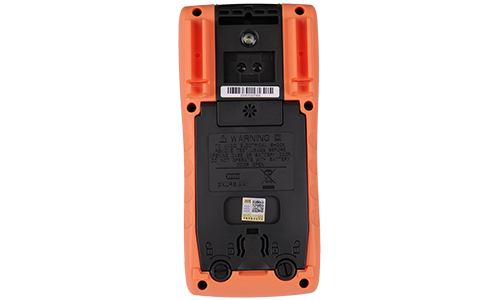

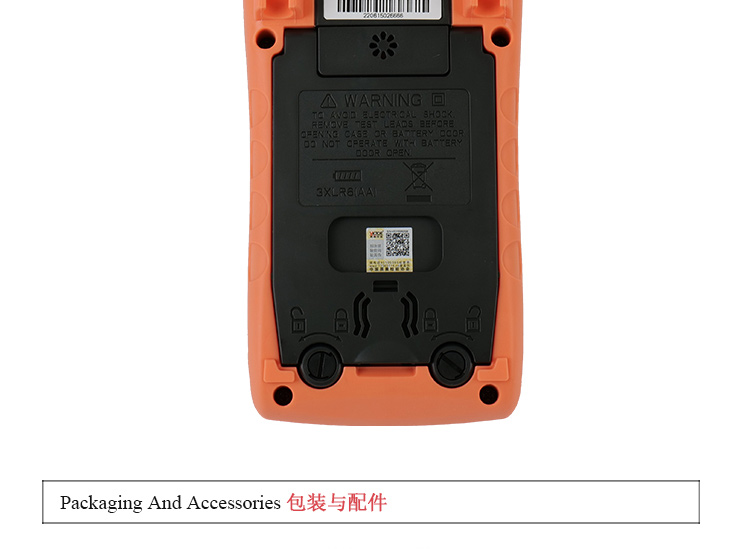

*3節5號堿性電池供電，電池倉門可方便更換電池，電池低電檢測。
*小巧、堅固、可靠，適合現場使用，價格低廉。
*用戶可選的大吸力磁性掛帶。
一、 產品基本特性
1. 模擬輸出特性
*基本功能
直流電壓DCV、電阻OHM、熱電偶TC、熱電阻RTD
*輸出最高精度0.05%，輸出顯示為5位。
*可手動按位增減輸出設定。
*OHM激勵電流有H / L兩種設置。
*輸出溫度值和所對應的溫度信號同屏顯示。
2. 內置高精度溫度傳感器，具進行高精度的冷端補償。
熱偶冷端補償方式可設置，包括：手動補償、自動補償、補償接入斷開等。
3. 維護設置功能，包括：
自動關機、背光、手電筒等
4. 其它
*段碼LCD屏顯示，白色背光。
*LED手電筒照明。
*3節5號堿性電池供電，電池倉門可方便更換電池，電池低電檢測。
*小巧、堅固、可靠，適合現場使用，價格低廉。
*用戶可選的大吸力磁性掛帶。
二、 產品基本功能及性能（技術指標）
模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
模擬輸出功能 [適用于校準后一年內、23℃±5℃、20～70%RH、精度=±（%設定值+字）]
| 輸出功能 | 量程 | 輸出范圍 | 分辨力 | 準確度 | 備注 |
|
直流電壓 DCV |
100mV | -10.000mV~110.00mV | 0.01mV | 0.05%+0.03mV | 最大輸出電流：0.5mA |
| 1V | -0.1000V~1.1000V | 0.0001V | 0.05%+0.3mV | 最大輸出電流2mA | |
|
歐姆 OHM |
400Ω | 0~400.0Ω | 0.1Ω | 0.05%+0.2Ω |
激勵電流為±0.1～±5mA 最大輸出電壓 2V 激勵電流為±0.1～0.5mA時，加0.3Ω附加誤差 精度不包含引線電阻 |
| 4KΩ | 0~4.000KΩ | 1Ω | 0.05%+2Ω | ||
|
熱電偶 TC |
R | 0°C～1767°C | 1°C |
0.05%+3℃（小于或等于100°C） 0.05%+2℃（大于100°C） |
采用ITS-90溫標 精度中不包含冷端補償的誤差 精度中不包括傳感器的不準確性 精度中不包括熱電勢的影響 左側分度號對應材質如下: R: 鉑銠 13- 鉑 S: 鉑銠 10- 鉑 K: 鎳鉻 - 鎳硅 E: 鎳鉻 - 銅鎳（康銅） J: 鐵 - 銅鎳（康銅） T: 銅 - 銅鎳（康銅） N: 鎳鉻硅 - 鎳硅 B: 鉑銠 30- 鉑 A: 鎢錸 5 -鎢錸 20 C: 鎢錸 5 -鎢錸 26 D: 鎢錸 3 -鎢錸 25 |
| S | 0°C～1767°C | ||||
| K | -200.0°C～1372.0°C | 0.1°C |
0.05%+2℃（小于或等于-100°C） 0.05%+1℃（大于-100°C） |
||
| E | -200.0°C～1000.0°C | ||||
| J | -200.0°C～1200.0°C | ||||
| T | -250.0°C～400.0°C | ||||
| N | -200.0°C～1300.0°C | ||||
| B | 600°C～1820°C | 1°C | 0.05%+3℃ | ||
| A | 0°C～2500°C | 1°C | |||
| C | 0°C～2310°C | 1°C | |||
| D | 0°C～2310°C | 1°C | |||
|
熱電阻 RTD |
Pt100 385 |
-200.0°C～800.0°C | 0.1°C | 0.05%+0.6℃ |
采用Pt（385）溫標 激勵電流為±0.1～±5mA 最大輸出電壓 2V 激勵電流為±0.1～0.5mA時，加0.3Ω附加誤差 精度不包含引線電阻 精度中不包括熱電勢的影響 |
|
Pt200 385 |
-200.0°C～630.0°C | ||||
|
Pt500 385 |
-200.0°C～630.0°C | ||||
|
Pt1000 385 |
-200.0°C～630.0°C | ||||
| Cu50 | -50.0°C～150.0°C |
其它特性：
*不確定度包括標準的不確定度、滯后性、非線性、可重復性以及提到的期間內的典型的長期穩定性（K＝2）。
*輸出端最大施加電壓：約30Vpk ；輸出端最大施加電流：約25mA
*負載特性：容性負載≥0.01uF （DCV/OHM/TC/RTD/FREQ）；感性負載≥0.01uF 100uH（DCA）
輸出負載影響 DCmV（0.001%滿刻度+ 1 nV）/ mA ； DCV（0.001%滿刻度+ 1 nV）/ mA
*內部溫度補償傳感器RJC，測溫范圍 -10～50°C。在18 to 28°C的測溫精度 ±0. 5℃，其它測溫精度 ±1℃。冷端補償時間10S/次。
*溫度系數：0.1 × 基本精度 / ℃ （溫度范圍<18℃或>28℃）
三、 產品一般特性
*工作溫度及濕度：0 to 50ºC ≤80%RH 無凝露；40 to 50ºC ≤70%RH。
*儲存溫度及濕度：-25 to 60ºC ≤90%RH無凝露。
*電氣安全：EN61010-1：2001
耐電壓：端子和外殼之間 AC3540V(50/60Hz)／5秒。
絕緣阻抗：端子和外殼之間DC1000V /100MΩ或更大。
*電磁兼容性（EMC）：EN61326-1：2006
符合性能判據2，即功能和性能暫時降低或喪失，但能自行恢復。
*防護等級IP40。
*震動及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
隨機，2g，5～500Hz；1米落下測試。
*CE認證。
*質量標準：依照TUV ISO 9001 開發、設計和制造。
*校準周期及預熱時間：
為保證本表精度，其校準周期為一年
開機預熱時間大于30分鐘

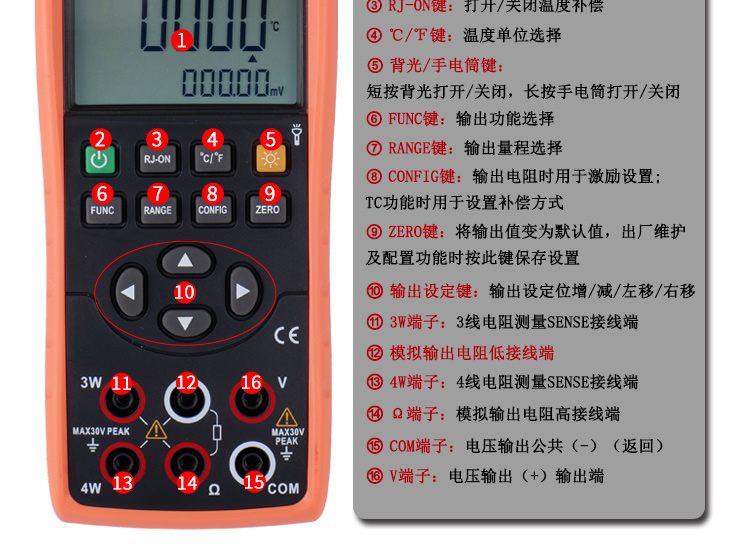

*儀表顯示及按鍵
段碼LCD 顯示，白色背光
采用矽橡膠按鍵
*儀表供電
3節5號堿性電池供電
